Ремонт ГНБ XCMG XZ320E: замена насоса и проверка в работе

У XCMG XZ320E после прогрева пропадала мощность гидравлики. На объекте слили масло, сняли фильтр, проверили магнит и промыли гидробак; внутри обнаружили разрушенный байпасный клапан. Заменили подпитывающий насос, устранили заедание распределителя и восстановили проводку. После ремонта установку запустили и проверили в работе — она тянет 400-й расширитель.

Промывка гидробакаЗамена насосаПроверка на расширении
Посмотреть ремонт на видео
Гидробак, новый насос, проводка и проверка на расширенииОткрыть видео

Этапы ремонта

Что сделали на XCMG XZ320E

  1. 01

    Потеря мощности после прогрева

    После прогрева XCMG XZ320E теряла мощность гидравлики. Диагностику и ремонт проводили непосредственно на рабочей площадке.

  2. 02

    Проверка гидробака и фильтра

    Слили масло, сняли фильтрующий элемент и осмотрели магнит с металлическими частицами. Гидробак и верхнюю колбу промыли перед сборкой.

  3. 03

    Разрушенный байпас внутри бака

    Во время работ обнаружили разрушенный байпасный клапан: его детали находились внутри гидробака. В видео показаны сам клапан, пружина и состояние фильтра.

  4. 04

    Замена подпитывающего насоса

    Неисправный подпитывающий насос сняли, посадочное место и соединения подготовили, после чего установили новый насос.

  5. 05

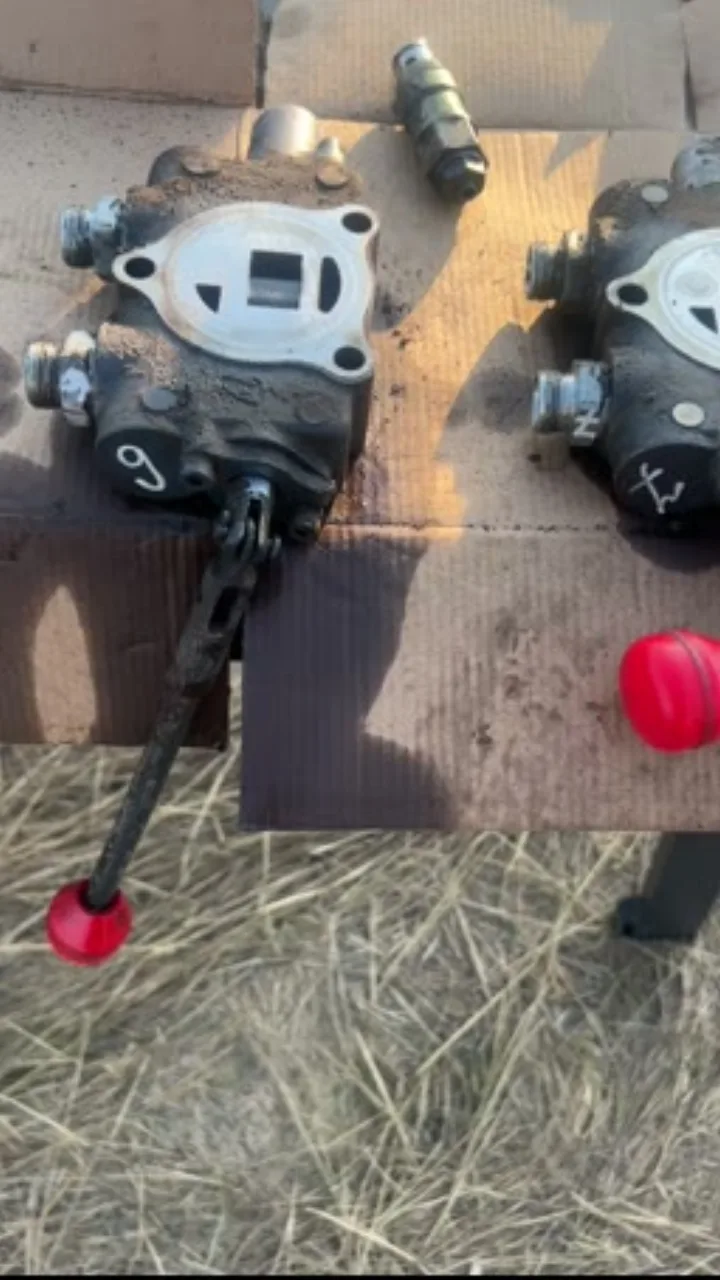

    Распределитель и электропроводка

    Устранили заедание распределителя и восстановили повреждённую проводку управления. Перед запуском установили фильтры и залили масло.

  6. 06

    Запуск и проверка в работе

    После сборки установку запустили и проверили в реальной работе. Финальные кадры показывают, как XCMG XZ320E тянет 400-й расширитель.

Видео подтверждает состояние фильтра и магнита, проверку и промывку гидробака, обнаруженный внутри бака разрушенный байпасный клапан, установленный подпитывающий насос, восстановленную проводку и работу установки на расширении. Каталожный номер насоса и числовой протокол давления в кейсе не публикуем.

Гидробак, насос и результат

Внутренняя поверхность гидробака XCMG XZ320E во время проверки и промывки
Состояние гидробака во время проверки и промывки.
Магнит с металлическими частицами и снятые детали фильтра XCMG XZ320E
Магнит с металлическими частицами после слива масла и снятия фильтра.
Новый подпитывающий насос, установленный на XCMG XZ320E
Новый подпитывающий насос после установки.
Восстановленная электропроводка управления XCMG XZ320E
Восстановленная проводка и подключения управления.

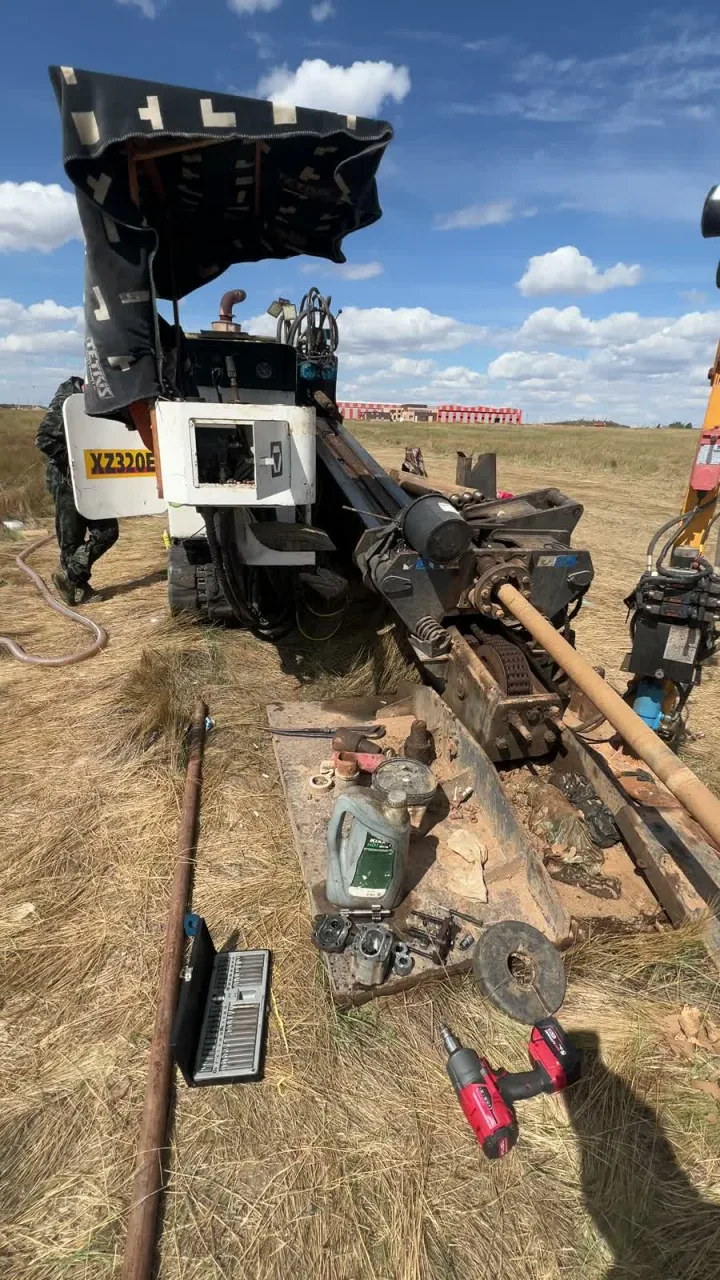

Рабочая зона XCMG XZ320E со штангой во время проверки после ремонта
Финальная проверка установки на расширении.
